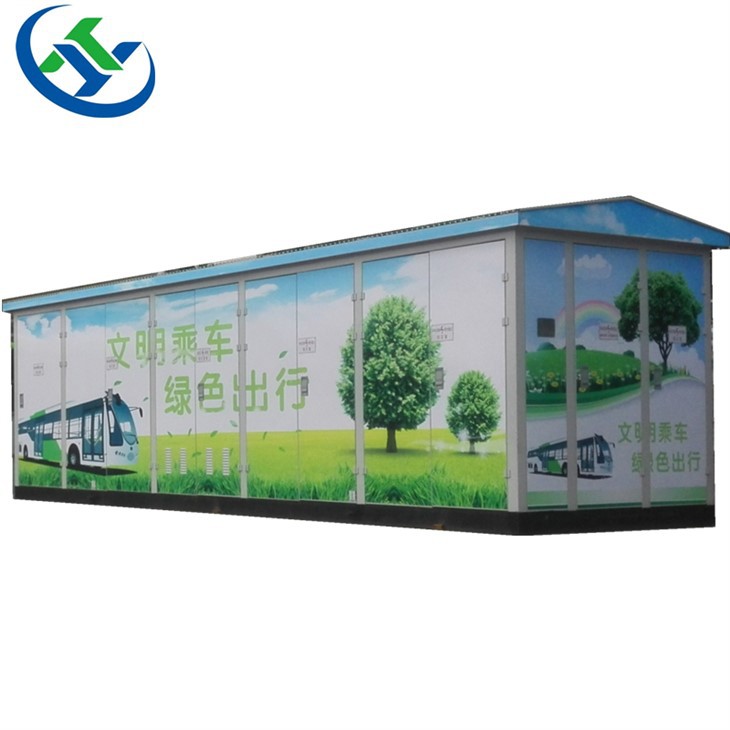

Pencawang prefabrikasi untuk timbunan mengecas EV

Substation prefabricated untuk buasir pengecasan EV, juga dikenali sebagai kotak gaya - Eropah - jenis pencawang, terdiri daripada empat komponen: tinggi - switchgear voltan, panel pengedaran voltan rendah -, dan pengedaran voltan. Ia berfungsi sebagai alat bekalan dan pengedaran kuasa. Saiznya yang kecil, jejak minimum, dan struktur padat menjadikannya mudah dipindahkan, memendekkan tempoh pembinaan dan jejak, dengan itu mengurangkan kos pembinaan. Tambahan pula, kotak - jenis pencawang menawarkan mudah pada - pemasangan tapak, bekalan kuasa cepat, dan penyelenggaraan peralatan yang dipermudahkan, menghapuskan keperluan untuk kakitangan berdedikasi. Mereka boleh digunakan berdekatan dengan pusat beban, yang penting untuk kebolehpercayaan bekalan kuasa dan transformasi rangkaian pengedaran. Kotak - Substation type melaksanakan fungsi seperti penukaran kuasa, pengedaran, penghantaran, pemeteran, pampasan, kawalan sistem, perlindungan, dan komunikasi.

1. Substation Prefabricated untuk tumpukan pengecasan EV terdiri daripada unit pengedaran voltan - yang tinggi, pengubah, dan unit pengedaran voltan - yang rendah. Ia dibahagikan kepada tiga petak berfungsi: petak voltan tinggi -, petak pengubah, dan petak voltan - yang rendah -. Kedua -dua voltan tinggi - dan rendah - ruang voltan berfungsi sepenuhnya. Sistem bekalan kuasa utama voltan - yang tinggi boleh diatur dalam pelbagai mod bekalan kuasa, termasuk bekalan kuasa rangkaian cincin, bekalan kuasa terminal, dan bekalan kuasa dua. Komponen pemeteran voltan tinggi - juga boleh dipasang untuk memenuhi keperluan pemeteran voltan - yang tinggi. Bilik Transformer mempunyai tenaga - menjimatkan minyak - direndam dan kering - transformer jenis, seperti S18, S20, S22, SCB12, SCB14, dan SCB18. Bilik Transformer dilengkapi dengan sistem penyejukan udara dan pencahayaan yang terpaksa. Bilik voltan rendah - boleh menjadi panel - dipasang atau kabinet - dipasang untuk memenuhi keperluan pengguna, menyediakan penyelesaian bekalan kuasa tersuai. Ia mempunyai pelbagai fungsi, termasuk pengagihan kuasa, pengedaran pencahayaan, pampasan kuasa reaktif, pemeteran tenaga, dan pengukuran kuasa, memenuhi keperluan pengguna yang pelbagai dan memudahkan pengurusan bekalan kuasa dan meningkatkan kualiti kuasa.

2. Bilik voltan tinggi - mempunyai struktur padat dan rasional dan saling berkaitan komprehensif untuk mengelakkan operasi yang salah. Jika diperlukan, pengubah boleh dilengkapi dengan rel untuk akses mudah melalui dua pintu sisi bilik pengubah. Setiap bilik dilengkapi dengan pencahayaan automatik. Semua komponen yang digunakan dalam kedua -dua bilik voltan - dan rendah - boleh dipercayai dan mudah dikendalikan, memastikan operasi yang selamat dan boleh dipercayai dan penyelenggaraan yang mudah.

3. Kedua -dua pengudaraan semulajadi dan paksa digunakan untuk memastikan pengudaraan dan penyejukan yang optimum. Kedua -dua bilik pengubah dan bilik voltan rendah - mempunyai saluran pengudaraan, dan kipas ekzos adalah suhu - dikawal, secara automatik bermula dan dimatikan mengikut suhu set untuk memastikan operasi beban penuh - pengubah.
4. Struktur kandang adalah hujan dan kotoran - tahan. Diperbuat daripada plat aloi keluli atau aluminium khas dan dirawat dengan perlindungan kakisan, ia sesuai untuk penggunaan luaran jangka panjang -, memastikan rintangan kakisan, kalis air, dan kekerapan debu, kehidupan perkhidmatan yang panjang, dan penampilan yang menarik.

1. Ketinggian tidak melebihi 1000m;
2. Suhu ambien tidak melebihi +40 darjah (maksimum) dan tidak di bawah -25 darjah (minimum);
Suhu purata 24 jam tidak melebihi +35 darjah;
3. Kelajuan angin luar tidak melebihi 35m/s;
4. Kelembapan relatif tidak melebihi 90% (pada +25 darjah);
5. Percepatan gempa mendatar tidak melebihi 0.4m/s², pecutan menegak tidak melebihi 0.2m/s²;
6. Lokasi bebas dari kebakaran, bahaya letupan, pencemaran yang teruk, kakisan kimia, atau getaran yang teruk.
Nota: Keadaan operasi khas harus dibincangkan dengan kilang kami semasa membuat pesanan.

Pencawang prefabrikasi ini untuk buasir mengecas EV mematuhi IEC1330 dan piawaian lain. Ia sesuai untuk pencawang tanpa pemandu kecil dengan tahap voltan 35kV dan ke bawah dan kapasiti utama 2000kVA dan di bawah, pencawang industri bandar, switchgear 10kV, sistem rangkaian cincin, pencawang kuasa luar bandar 35kV, dan bahan ganti pasang siap untuk stesen pengisian kenderaan elektrik.
